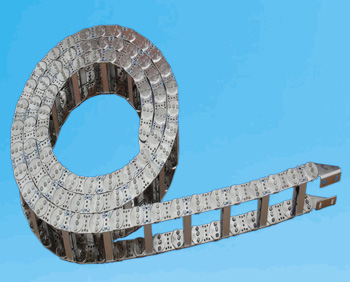

TL型鋼制拖鏈

產品分類：鋼鋁拖鏈系列

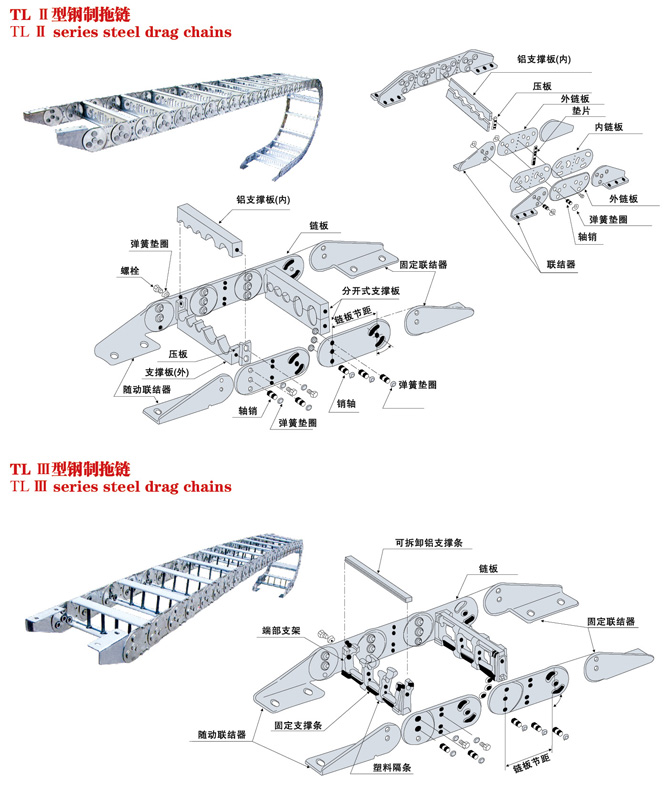

特點：TL系列拖鏈的主體是由鏈板( 鋼板鍍鉻)支撐板(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形

TL型鋼制拖鏈的主體是由鏈板(鋼板鍍鉻)支撐板(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈板經鍍鉻處理外形效果新穎，結構合理，靈巧，鋼性好不變形，安裝方便，使用，易拆裝，尤其是本產品采用了材料，合金銅為軸銷，提高了產品的強度，彎曲靈活，阻力小，降低了噪音，從而可長時間使用不變形，不下垂。

由于本產品外觀精美，可在較大程度上增強機床設備的整體藝術美觀效果，增強我國機床、機械設備在市場的競爭能力。

1、拖鏈可適應大移動速度40米／分。

2、拖鏈在大移動速度時，噪聲聲壓級不大于68分貝。

3、拖鏈使用壽命不小于100萬次(往復)。

TL型鋼制拖鏈主要參數及支撐尺寸：

型號參項	TL30	TL45	TL65	TL80	TL95	TL115	TL125	TL155	TL180	TL225	TL250
節距(t)	30	45	65	80	95	115	125	155	180	225	250
彎曲半徑(R)	40	50、75、90、114、145	75、90、115、125、145、185	100、115、125、145、185、200、250、300	115、145、200、250、300	145、200、225、250、300、350	200、250、300、3540、470、500、575、700、750	200、250、300、350、450、500、600	250、300、350、450、490、600、650	400、450、600、750、800、850、1000	400、450、500、600、750、800、1000
拖鏈小寬度(Bmix)	40	35	50	55	60	70	80	90	100	160	190
拖鏈高度(Bmax)	25	32	44	56	70	86	100	120	144	200	220
拖鏈長度(L)	由用戶按需要自定
支撐板大孔徑(D1)	10	15	30	35	48	63	68	97	110	146	166
允許不用支撐輪長度	3	4	5	8	9	10	10	10	10	12	14
