  • TLG型鋼制拖鏈
  • TLG型鋼制拖鏈

    產品分類:鋼鋁拖鏈系列

    特點:TLG型鋼制拖鏈可承載數量多,重量大的電纜及油管,自由懸置(允許不用支承輪)長度大,支撐板可依顧客需要制作,適用于工作母機,移動機械等。

    TLG型鋼制拖鏈可承載數量多,重量大的電纜及油管,自由懸置(允許不用支承輪)長度大,支撐板可依顧客需要制作,適用于工作母機,移動機械等。其彎曲半徑為50-600mm,鏈板高度為35-150mm,可任意選用。

    TLG型鋼制拖鏈其使用行程大為32米。適用于所有傳動方式??呻S意加長和縮短。此外,可通過改變銷軸獲得改變彎曲半徑。

    拖鏈的支撐板寬度為150mm至600mm,孔與孔之間的間隔量為5mm。

    鏈板的高度,也就是支撐板的高度,是由電纜大直徑決定的,機床大限度運轉時,如拖鏈的寬度超過300mm,拖鏈的長度超過4m時出于穩定性原因,應考慮選擇加大一號規格的拖鏈。

    彎曲半徑要根據電纜的大直徑選擇并應達到電纜直徑的10倍。彎曲半徑可根據所給表格選擇50-600mm,行程小的可相應選擇較小的半徑。

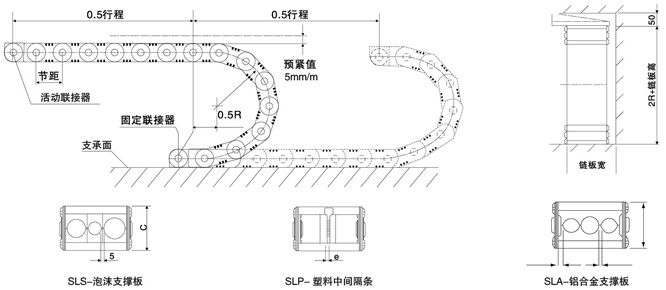

    拖鏈的長=1/2行程+4個彎曲半徑,這只適用于當固定聯結是在行程的中點時。

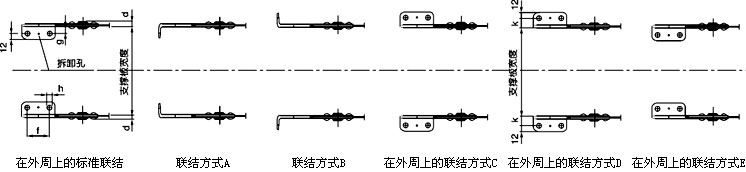

    拖鏈的固定可根據機床的位置情況選擇。固定角鋼可放在外周或內周在拖鏈內或外部,一般情況聯結部分在拖鏈內,而向外周。

    TLG型鋼制拖鏈主要參數及支撐尺寸:

    型號 彎曲半徑 節距 大孔徑 鏈板高度 鏈板厚度 隔離片厚度 聯接器孔徑 聯接器孔大小
    TLG20 75/100/150/200/250/300 75 32 50 8 3.5 30 9
    TLG30 115/150/200/250/300/400 100 50 75 10 3.5 50 11
    TLG40 185/200/250/300/400/500 125 70 100 14 3.5 70 13
    TLG50 250/300/400/500/600 175 118 150 14 4.5 115 13
    TLG50 250/300/400/500/600 180 118 150 14 4.5 115 13

    型號 半徑 長度 支撐板寬度 固定方式 安裝形式
    TLG50 300 6875 350 D/E "S"

    TLG鋁合金型拖鏈與一般的拖鏈不同,它可通過固定的鋁型材滿足不同要求的需要,支撐板寬或達1200mm,在高速度和行程速度下,拖鏈的內部分隔無懈可擊,并使電纜達到佳保護。

    TLG鋁合金型是解決較大鋼鏈的的解決辦法。支撐板可根據使用者的要求生產。牢固的結構,使支撐板寬度可達到1200mm。

    TLG型帶塑料隔條,可隨意移動調節位置,進行多種分隔,如果電纜規格多,可選用此經濟的裝置。

    TLG泡沫支撐板具有很多優點,使電纜好的保護,以及適合于高速行程的情況下。許多的汽車生產廠家來均選用此裝置,所有電纜均被分布在中心位置的纖維內。

    TLG型的護板采用鋁合金全封閉型——“銀星護板”

    型號TLG的拖鏈是新的“銀星護板”,采用鋁合金制造,供用戶選用。訂貨號TLG10、TLG20、TLG30、TLG40、TLG50。

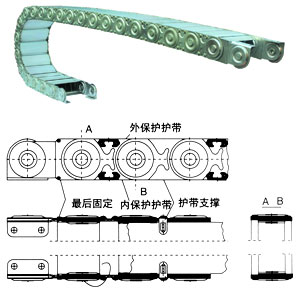

    TLG型帶不銹鋼帶的鋼鏈

    外部和內部可安裝彈性鋼帶,以保護電纜和好地保持內部的清潔,。

    銀星護板的特點:

    外形美觀。

    護板結構裝置已經接受了15年以上的考驗。

    極穩定,的電纜保護,可達1000mm寬。

    在任意一個部位都能打開拖鏈。

    根據用戶需要可隨時加裝“銀星護板”。

    ?
